產品名稱：Q44F三通球閥[ 2021-06-15 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸

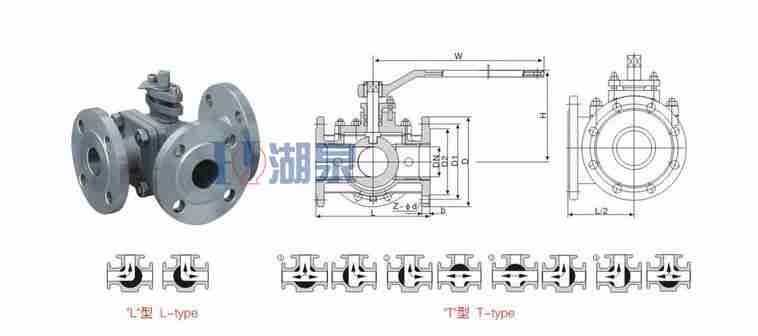

- 結構圖片
一、Q44F三通球閥產品簡介
上海湖泉閥門有限公司Q44F不銹鋼三通球閥可分為L形和T形，L形（Q44F）三通球閥用于介質流向的切換，能使相互垂直的兩個通道連接；T形（Q45F）三通球閥用于介質分流、合流及流向切換。T形三通球閥可以使三個通道相互連通或使其中的兩個通道連通。三通球閥一般采用兩閥座結構，亦可根據用戶要求采用四閥座結構。是一種通過法蘭連接，由304、304L、316、316L等不銹鋼精鑄閥體、不銹鋼球體、不銹鋼閥桿等組成的L型三通球閥，其具有兩閥座密封的三通浮動球閥外型，外型美觀，結構緊湊合理，密封性能好。它能實現對管道中介質流向的切換，也能使相互垂直和兩個通道連接或關閉。L型三通球閥與閥座密封根據工況不同，可分別采用軟密封和硬密封兩種種先進工藝，適合三通道酸堿腐蝕性介質的控制，軟密封適用200℃以下工況，硬密封不超過450℃ ,廣泛應用于煤化工、石油化工、橡膠、造紙、制藥等管道中作介質的分流合流或流向切換裝置。
二、Q44F三通球閥產品特點
1、Q44F三通球閥可設計成四面座浮動球和固定球，流態穩定，密封可靠，比41型不銹鋼球閥更耐用；
2、結構可設計成側裝式和頂裝式，雙向密封設計；流向切換絕無串流；
3、Q44F三通球閥防飛出閥桿設計；
4、防靜電設計；
5、Q44F三通球閥兩位（開和關位置）鎖定設計。
三、Q44F三通球閥產品性能參數
試驗壓力 公稱壓力（Mpa） Mpa 1.6 2.5 4.0 CL150 JIS10K 強度試驗 2.4 3.8 6.0 3.2 2.4 密封試驗 1.8 2.8 4.4 2.2 1.5 氣密試驗 0.5-0.7 工作溫度 PTFE≤150℃ PTL≤300℃ 適用溫度 C：水、油、氣；P：硝酸類；R：醋酸類 四、Q44F三通球閥產品主要零件材料
閥體、閥蓋 WCB、CF8 球體 WCB Hcr、CF8 閥桿 2Cr13、CF8 閥座 PTFE 填料 PTFE
五、Q44F三通球閥產品主要規格尺寸
公稱壓力 公稱通徑 L L1 H W 重量（kg) Mpa mm in mm mm mm mm 1.6 2.5 4.0 CL150 JIS10K 1.6
2.5
4.0
CL150
JIS10K15 1/2 130 65 62 100 2.5 3.0 3.5 2.5 2.5 20 3/4 150 75 68 160 3.0 3.5 4.5 3.0 3.6 25 1 160 80 75 160 4.8 5.0 6 5.0 5.0 32 1 1/4 180 90 85 200 6.5 7 8.5 7 7 40 1 1/2 200 100 95 200 8.5 9 10.5 9 9 50 2 230 115 110 250 11 12 14 12 11 65 2 1/2 290 145 130 300 15 17 20 16 16 80 3 310 155 155 400 21 22 32 21 22 100 4 350 175 180 500 33 36 50 36 36 125 5 400 200 250 600 65 70 80 68 70 150 6 480 240 275 800 103 110 120 105 105 200 8 580 290 325 1000 152 168 180 160 160
