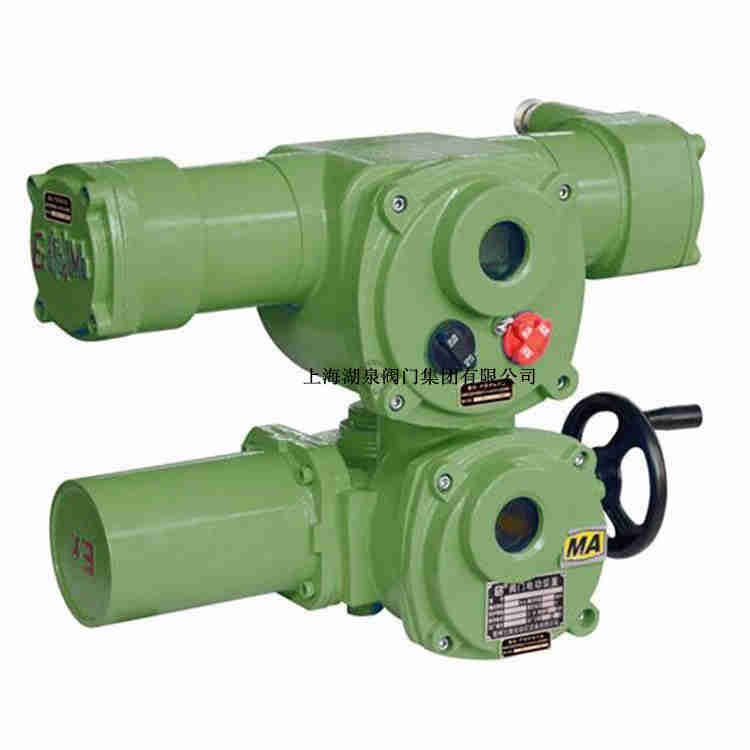

礦用隔爆型閥門電動裝置控制說明書

[ 2022-06-27 ]

礦用隔爆型閥門電動裝置該產品符合本公司的企業標準《礦用隔爆型閥門電動裝置》的規定;符合 GB/3836.1-2010《爆炸性環境第 1 部分:設備通用要求》;GB/3836.2-2010 《.礦用隔爆型閥門電動裝置說明書1、概述礦用隔爆型閥門電動裝置,是我公司針對國家類防爆行業設計的閥門專用控制產品,主要用于啟閉件做直線運動的閥... 型號為常規轉矩型額定輸出轉矩:用阿拉伯數字表示,單位 kgf·m 產品形式:ZB 表示隔爆型閥門電動裝置型號示例: ZB90-24/Z:表示礦用隔爆型閥門電動裝置,輸出轉矩 900N·m... ZB系列礦用隔爆型電動裝置說明書.docx,系列煤礦用隔爆型閥門電動裝置使用說明書，上海湖泉閥門集團有限公司，概述型號表示方法工作環境和主要技術... ZB 型閥門電動裝置 (以下簡稱電動裝置) 必須和相對應的專用 KXBC 礦用隔爆型閥門電動裝置控制箱相互配套后才能使用;KXBC 控制箱還可與 DCS 系統銜接,以實現功能。

1) 額定電壓:三相AC 380V或AC 660V;
2) 額定頻率: 50Hz; .
3) 控制電壓:小于AC 220V或DC 60V;
4) 環境溫度: -20C~ +70C;
5) 平均相對濕度:不大于90% ( +25C);
6) 大氣壓力: 80kPa ~ 106kPa;
7) 無強烈震動和沖擊，無破壞金屬和絕緣材料的腐蝕性氣體的地方;
8) 技術條件
9) 防護等級: IP65; .
10) 工作制:短時10分鐘。

按防護類型分：有戶外型和隔爆型；按控制方式分：有常規型、整體型和整體調節型；按連接型式分：有轉矩型、電站型和推力型

型號	公稱轉矩 ()	控制轉矩 ()	*小控制轉矩 ()	輸出軸轉圈數 (圈)	允許通過閥桿直徑 (mm)	手動速比	輸出轉速 (r/min)	電機功率 (kw)
DZB5	50	75	≤25	150	28	1∶1	18	0.12
DZB10A	100	150	≤50	160			24、36	0.25 0.37
DZB15A	150	225	≤75
DZB20A	200	300	≤100		40			0.55 0.75
DZB20A(Ⅰ)					28
DZB30A	300	450	≤150		40		24	0.75
DZB30A(Ⅰ)					28
DZB45A	450	675	≤225	110	48		24	1.1
							36	1.5
DZB60A	600	900	≤300				24	1.5
							36	2.2
DZB90	900	1350	≤450		60		24	2.2
DZB90(Ⅰ)					48		36	3.0
DZB120	1200	1800	≤600		60		24	3.0
DZB120(Ⅰ)					48
DZB180	1800	2160	≤900	140	70	25∶1	24	4.0
							36	5.5
DZB250	2500	3000	≤1250				24	5.5
DZB350	3500	4200	≤1750		75	13∶1	18	7.5
DZB500	5000	6000	≤2500					10
DZB800	8000	9600	≤4000	120	80	90∶1	12	13
DZB1000	10000	12000	≤5000		100			15
